Cấu Tạo Và Nguyên Lý Hoạt Động Của Quạt Trần Công Nghiệp HVLS Trong Nhà Xưởng Sản Xuất

Động Cơ (Motor System)

Hiện nay có 2 công nghệ động cơ chính:

a. Động cơ hộp số (Gear Motor)

• Motor AC 3 pha

• Kết hợp hộp giảm tốc

• Chi phí thấp hơn

• Bảo trì định kỳ cần kiểm tra dầu hộp số

b. Động cơ PMSM (Permanent Magnet Synchronous Motor)

• Hiệu suất cao (≥ 90%)

• Không hộp số → giảm ma sát cơ khí

• Tiêu thụ điện thấp hơn 20–30%

• Ít bảo trì

Trong HVAC nhà xưởng hiện đại, động cơ PMSM được ưu tiên nhờ khả năng tiết kiệm điện và độ bền cao.

2.2 Cánh Quạt (Blade System)

• Vật liệu: hợp kim nhôm hàng không

• Chiều dài mỗi cánh: 1.5 – 3.5m

• Số lượng: 5–8 cánh

Thiết kế cánh dựa trên nguyên lý khí động học (airfoil profile), tương tự cánh máy bay.

Mục tiêu:

• Tăng lưu lượng gió

• Giảm lực cản

• Hạn chế nhiễu loạn

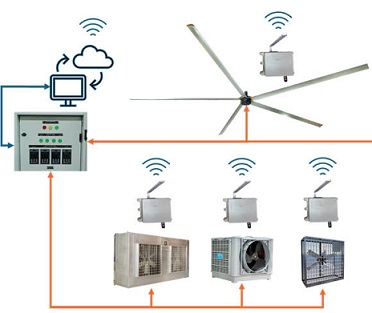

2.3 Bộ Điều Khiển (Controller)

• Biến tần (VFD)

• Điều chỉnh tốc độ vô cấp

• Tích hợp bảo vệ quá dòng, quá áp

Cho phép điều chỉnh tốc độ theo tải nhiệt thực tế của nhà xưởng.

2.4 Hệ Thống Treo & An Toàn

• Khung thép chịu lực

• Cáp an toàn kép

• Bu lông cấp bền cao (Grade 8.8 trở lên)

Đảm bảo vận hành an toàn ở độ cao lớn.

3. Nguyên Lý Hoạt Động Khí Động Học

Khác với quạt tốc độ cao tạo luồng gió tập trung, quạt HVLS tạo ra:

3.1 Dòng Gió Thẳng Đứng (Vertical Air Column)

Không khí được đẩy xuống sàn với lưu lượng lớn nhưng tốc độ gió thấp (~1–3 m/s).

3.2 Hiệu Ứng Lan Tỏa Ngang (Floor Jet Effect)

Khi chạm sàn, không khí lan rộng ra các hướng, tạo tuần hoàn liên tục.

4. Ứng Dụng Trong Nhà Xưởng Sản Xuất

 Ngành Cơ Khí

• Giảm tích tụ nhiệt từ máy CNC

• Giảm bụi lơ lửng

 Ngành May Mặc

• Tăng độ thoải mái cho công nhân

• Giảm chi phí điện điều hòa

 Kho Logistics

• Cân bằng nhiệt độ

• Giảm ẩm mốc hàng hóa

 Kết Luận

Trong hệ thống HVAC cho nhà xưởng sản xuất, quạt trần công nghiệp HVLS đóng vai trò quan trọng trong:

• Phân phối nhiệt đồng đều

• Giảm tải hệ thống lạnh

• Tiết kiệm năng lượng

• Cải thiện điều kiện lao động

Đây là giải pháp tối ưu cho các nhà máy hiện đại hướng tới tiết kiệm năng lượng và phát triển bền vững.
